Poslední aktualizace: 23. 7. 2021

• Rozpis součástek
• Stavba krok za krokem

Prodejci a součástky byly vybraní na základě cenové dostupnosti a vhodnosti pro použití pro konstrukci časomíry. Ve sloupci cena mohou být uvedeny další kusy, které jsou v setu výhodnější, i když jich tolik není pro stavbu třeba.

Zejména na AliExpress věnujte pozornost akčnímu zboží a čtěte v Transaction History & Feedback zda netrvá dodání příliš dlouho. Nevyplatí se orientovat pouze na cenu nižší o pár centů a čekat na dodání i více jak 2 měsíce. U každého zboží je maximální doba dodání napsána. Také je nutné si dát pozor, aby bylo zboží dodáno bez poštovného (Free Shipping) do České republiky. Doporučené parametry pro vyhledávání jsou Free Shipping, Top-Rated a řadit dle ceny (Price). Je také vhodné si přepnout částku na eura, do 22 eur je zboží do ČR bez daně a cla. Do 150 eur s daní bez cla. Balíčky jsou zasílány samostatně a seskupovány jen v případě, že se jedná o stejného prodejce. Nemusíte mít tedy obavu objednat vše najednou, nepřijde jeden velký balíček s celkovou cenou, který by následně překročil 22 eur a vyžadoval placení daně či cla.

Z uvedených odkazů na součástky jsme zpravidla objednali, některé odkazy byly nahrazeny, pokud již byly nedostupné.

• Model FST 1.0
• Model FST 2.0/2.1/2.2

Plošný spoj hlavní desky a tlačítek je pro model FST 1.0 i FST 2.0/2.1/2.2/2.3 shodný.

Krabička z 3D tisku a příslušenství

Stavba

Pro vámi zvolenou variantu časomíry si vyberte pro vás výhodnější kabeláž, či se inspiruje naším řešením.

Základní kabeláž cílí na co nejnižší cenu a obsahuje pouze koncové spínací prvky s magnetickými spínači.

Stavba

Profi kabeláž zahrnuje rozbočovač se spínáním světel k terčům. K rozbočovači lze variabilně připojit tyto koncové spínače: magnetické spínače, optobrány, hříbky a další vlastní konstrukce ….

Stavba

Externí START pomocí startovací pistole

Stavba

Externí START tlačítko

Stavba

Startovací pistole s úpravou pro elektronickou spoušť

Stavba

Volitelné koncové spínače. Zvolený konektor pro optobránu počítá s přípojením k profi kabeláži.

• Model OPT 1.0

Stavba

Volitelné koncové spínače. Zvolený konektor pro hříbek počítá s přípojením k profi kabeláži.

Stavba

Velký dvouřádkový externí displej nejen pro sledování požárního útoku diváky. Parametry: 2 řádky, výška číslice/znaku 23 cm, šířka číslice znaku 12 cm. Vnitřní rozměr rámu displeje 90 cm x 60 cm x 2 cm (šířka x výška x hloubka).

Přehled jednotlivých součástek a komponent s odkazy k nákupu.

Verze HW FST 1.0

OVĚŘENO

http://www.gme.cz/krabicka-plastova-kpdo3-z-32a-p622-441

OVĚŘENO

http://www.gme.cz/plastova-prumyslova-krabicka-u-01-20-p622-999

OVĚŘENO - perfektní tlačítka, příjemná hmatová odezva, dostatečná tuhost

1 ks Start (zelené)
http://www.svetsoucastek.cz/jietong-pbs-18b-green-p58262/
https://www.gme.cz/v/1499845/pbs-18b-g-tlacitko-do-dps-1-pol-offon

1 ks Reset (žluté)
http://www.svetsoucastek.cz/jietong-pbs-18b-yellow-p58263/
https://www.gme.cz/v/1499847/pbs-18b-y-tlacitko-do-dps-1-pol-offon

1 ks Stop (červené)
http://www.svetsoucastek.cz/jietong-pbs-18b-red-p58260/
https://www.gme.cz/v/1499846/pbs-18b-r-tlacitko-do-dps-1-pol-offon

1 ks Menu (modré)
http://www.svetsoucastek.cz/jietong-pbs-18b-blue-p58261/
https://www.gme.cz/v/1497198/pbs-18b-blue-tlacitko-do-dps-1-pol-offon

2 ks Up/Down (černé)
http://www.svetsoucastek.cz/jietong-pbs-18b-black-p58201/
https://www.gme.cz/v/1497197/pbs-18b-b-tlacitko-do-dps-1-pol-offon

OVĚŘENO

https://www.gme.cz/p-knx1

OVĚŘENO

https://www.gme.cz/p-b144

nebo

https://www.aliexpress.com/item/20pcs-On-Off-1P2T-SPDT-3-Pin-2-Position-Slide-Switch-PCB-Mount-through-hole-3/32770744984.html

OVĚŘENO

http://www.svetsoucastek.cz/comf-bs-ic-p55141/

OVĚŘENO

http://www.svetsoucastek.cz/alkalicka-baterie-gp-ultra-plus-6lf22-9v-1-ks-v-blistru-p49439/

OVĚŘENO

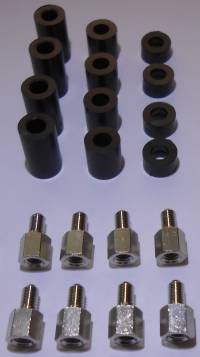

4 ks Plastový distanční sloupek bez závitu, délka 12mm
http://www.svetsoucastek.cz/plastovy-distancni-sloupek-kdr12-p2569/

4 ks Plastový distanční sloupek bez závitu, délka 10mm
http://www.svetsoucastek.cz/plastovy-distancni-sloupek-kdr10-p2567/

4 ks Plastový distanční sloupek bez závitu, délka 4mm
http://www.svetsoucastek.cz/plastovy-distancni-sloupek-kdr04-p2562/?cid=346

8 ks Kovový distanční sloupek závit M3, délka 5mm
http://www.svetsoucastek.cz/kovovy-distancni-sloupek-da5m3x05s-p52728/

R1
1 ks Rezistor SMD 1206 10K ohm 1%
https://www.svetsoucastek.cz/rezistor-yageo-rc1206fr-0710kl-p705/

R2
1 ks Rezistor SMD 1206 39K ohm 1%
https://www.svetsoucastek.cz/rezistor-yageo-rc1206fr-0739kl-p627/

C1
1 ks Keramický kondenzátor SMD 1206 100nF/50V X7R +/-10%
https://www.svetsoucastek.cz/keramicky-kondenzator-yageo-cc1206krx7r9bb104-p839/

OVĚŘENO

1 ks Sériová EEPROM 256×8 Vcc 2.7..5.5V I2C DIP8 STM M24C02-WBN6P
https://www.svetsoucastek.cz/pamet-eeprom-stm-m24c02-wbn6p-p51355/

nebo

1 ks 24LC01B-I/P DIL8 MICROCHIP
https://www.gme.cz/24lc01b-i-p-dil8-microchip

1 ks Precizní patice pro IO 8 pinů úzká DIL8 Xinya 126-3-08RG
https://www.svetsoucastek.cz/precizni-patice-xinya-126-3-08rg-p51536/?cid=396

OVĚŘENO

http://www.gme.cz/mic324-p899-017
http://www.gme.cz/mic334-p899-018

Lze koupit kdekoliv.

http://www.gme.cz/baterie-lithiova-knoflikova-westinghouse-cr2032-3v-lithiova-p542-092

OVĚŘENO

1 ks Dutinková lišta 20 pin 8,5 mm
http://www.gme.cz/dutinkova-lista-bl820g-8-5mm-p832-007

NEOBJEDNÁNO, uvítáme TIP, viz popis níže.

Koupil jsem jiný levnější plochý telefonní kabel 4 žilový, ten již nemají v nabídce. Tady asi záleží na každém na kolik si pořídí kvalitní a cenově dostupný kabel. Berte tedy následující odkaz jako alternativu. Dráha od startu je dle pravidel požárního sportu k terčům 100 m dlouhá. Tedy k časomíře by to mělo být tedy též 100 m (o něco více ke startérovi). Vedeno mezi terče do průmyslové krabičky IP 65 (rozbočovač). Z rozbočovače použít cca 2 x 25 m (2 žilový) kabelu ke každému terči. Zakoupil jsem též 4 žilový (1 pár se nevyužije …), nenašel jsem jiný snadno dostupný bez poštovného na pobočku.

https://www.mironet.cz/telefonni-kabel-lanko-box-100m-4z-bily+dp121567/

OVĚŘENO - hledejte případně jako „STM32 Maple Mini“

https://www.aliexpress.com/item/33000773130.html

OVĚŘENO

Bude využit i slot pro SD kartu na boku, do krabičky se udělá výřez. Použije se zkrácená microSD redukce.

https://www.aliexpress.com/item/1pcs-J34-F85-240x320-2-8-SPI-TFT-LCD-Touch-Panel-Serial-Port-Module-with-PCB/32795636902.html

https://www.laskakit.cz/2-8--palcovy-barevny-dotykovy-tft-lcd-displej-240x320-ili9341-spi/

OVĚŘENO - případně hledejte „DS3231“

https://www.aliexpress.com/item/DS3231-AT24C32-IIC-Module-Precision-Clock-Module-without-battery-DS3231SN-for-Arduino-Memory-module/32822420722.html

https://www.laskakit.cz/arduino-rtc-hodiny-realneho-casu-ds3231-at24c32/

OVĚŘENO

https://www.aliexpress.com/item/HC-06-Bluetooth-Serial-Pass-through-Module-Wireless-Serial-Communication-HC06-Bluetooth-Module-for-arduino-Diy/32857133517.html

https://www.laskakit.cz/bluetooth-modul-hc-06-ttl/

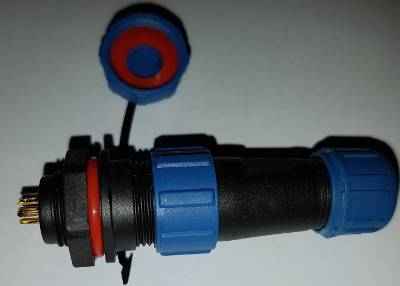

Waterproof connector IP68 SP13 4P (4 pin) Back Nut

OVĚŘENO

Kulatý konektor je lepší, snadno se vyvrtá potřebná díra stupňovitým vrtákem.

https://www.aliexpress.com/item/32761320961.html

nebo

S ohledem na cenu jsem objednal z AliExpress set s 10 ks. Jinak v GME lze koupit také, po kusech. Obtížnější montáž jak samotného konektoru, tak i otvoru do krabičky, komplikované lepení …

https://www.aliexpress.com/item/Waterproof-connector-SP13-type-IP68-cable-connector-Plug-and-socket-2Pin-3Pin-7Pin/32761320961.html

Waterproof connector IP68 SP13 3P (3 pin) Back Nut

OVĚŘENO

Kulatý konektor je lepší, snadno se vyvrtá potřebná díra stupňovitým vrtákem.

https://www.aliexpress.com/item/32761320961.html

Waterproof connector IP68 SP1310 4P (4 pin)

OVĚŘENO

Kulatý konektor je lepší, snadno se vyvrtá potřebná díra stupňovitým vrtákem.

https://www.aliexpress.com/item/32761360753.html

OVĚŘENO

Kulatý konektor je lepší, snadno se vyvrtá potřebná díra stupňovitým vrtákem.

https://www.aliexpress.com/item/Waterproof-connector-SP13-type-IP68-cable-connector-Plug-and-socket-2Pin-3Pin-7Pin/32761320961.html

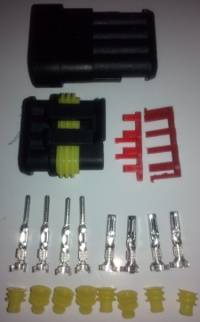

nebo

S ohledem na cenu jsem objednal z AliExpress set s 10 ks. Jinak v GME lze koupit také, po kusech. Obtížnější montáž jak samotného konektoru, tak i otvoru do krabičky, komplikované lepení …

https://www.aliexpress.com/item/10-Sets-Two-Pins-Ways-AMP-Seal-Waterproof-Electrical-Wire-Connector-Plug-1-5-Series-Car/32500883863.html

OVĚŘENO

Magnetické spínače jsou v plastovém pouzdru, jsou tedy odolnější než ve skleněném pouzdru. Otestováno při závodu.

http://www.svetsoucastek.cz/meder-mk16-b-2-p35848/

nebo

https://www.aliexpress.com/item/10-pcs-Plastic-Type-2-14mm-Normally-Open-Reed-Switch-GPS-14B-Magnetic-Switch-Anti-Vibration/32723260959.html

OVĚŘENO

Nové magnety, které nemají díru pro přišroubování. Doporučuji zakoupit si více kusů pro případ sestavení větší magnetické plochy. Ne vždy je doraz/kmit na spínač přesný. Při testování při závodu byl problém s nárazy do terče, kdy se magnet vychýlil natolik, že došlo k rozepnutí kontaktu na nástřikovém terči.

http://www.aliexpress.com/item/Hot-Useful-1pcs-Block-Super-Strong-Cuboid-Magnets-Force-Rare-Fridge-Neodymium-30x10x4mm-Free-Shipping-APS0514/32644945544.html

OVĚŘENO

https://www.aliexpress.com/item/Active-Buzzer-Driver-Module-Alarm-Device-Sensor/32879653166.html

Servisní konektor/prodlužka do Maple Mini pro aktualizaci firmware. Kabel s micro USB male je častěji k dispozici, proto je servisní konektor z mini USB na micro USB.

OVĚŘENO

1x Mini nebo Micro USB male konektor (dle konektoru na mikropočítači Maple Mini)

https://www.aliexpress.com/item/MYLB-10-Pcs-Mini-USB-5-Pin-Male-Plug-DIY-SMT-Connector-Silver-Tone-Dark-Gray/32732929895.html
https://www.aliexpress.com/item/10-pcs-lot-USB-Male-5-Pin-DIY-Micro-USB-Connector-Plastic-Shell-Jack-Tail-Sockect/32947389314.html

2x Micro USB female konektor na plošném spoji (1x pro FST 1.0)

• https://www.aliexpress.com/item/5PCS-Micro-USB-to-DIP-2-54mm-Adapter-Connector-Module-Board-Panel-Female-5-Pin-Pinboard/32779407561.html
• https://www.laskarduino.cz/microusb-na-dip-adapter/

OVĚŘENO

https://www.aliexpress.com/item/32823594180.html (velmi rychlé dodání [14 dní])

nebo

https://www.aliexpress.com/item/Hot-Sale-Factory-Direct-20-SETS-Mini-Micro-JST-2-0-PH-3-Pin-Connector-plug/32597961300.html

OVĚŘENO

https://www.aliexpress.com/item/32823570212.html (velmi rychlé dodání [14 dní])

nebo

https://www.aliexpress.com/item/20-SETS-Mini-Micro-JST-2-0-PH-4-Pin-Connector-plug-with-Wires-Cables-100MM/32711152991.html

OVĚŘENO

https://www.aliexpress.com/item/High-Quality-20pcs-RJ11-6P4C-Computer-Internet-Network-PCB-Jack-Socket-Black/32736174175.html

OVĚŘENO

https://www.aliexpress.com/item/50-Pcs-Durable-4-Core-Telephone-Network-Connectors-RJ11-6P4C-Modular-Plugs/32729854301.html

OVĚŘENO

https://www.aliexpress.com/item/32962575367.html

OVĚŘENO

Při použití této zkrácené Micro SD redukce SD karta tolik nevyčuhuje. Na funkci to nemá vliv.

http://www.aliexpress.com/item/Mini-Short-SDHC-TF-Card-Memory-Adapter-Drive-For-Macbook-Air-Up-to-64G-Drop-Shipping/32579630374.html

Testováno konkrétně s těmito kartami a jsou spolehlivě funkční.

OVĚŘENO - Kingston (micro) SDHC 8GB Class 4
OVĚŘENO - Kingston (micro) SDHC 16GB Class 4
OVĚŘENO - Kingston (micro) SDHC 16GB Class 10
OVĚŘENO - Kingston (micro) SDHC 32GB Class 4

https://www.czc.cz/kingston-micro-sdhc-8gb-class-4-sd-adapter/57423/produkt
https://www.czc.cz/kingston-micro-sdhc-16gb-class-4-sd-adapter/78883/produkt
https://www.czc.cz/kingston-micro-sdhc-canvas-select-16gb-80mb-s-uhs-i-sd-adapter/230279/produkt
https://www.czc.cz/kingston-micro-sdhc-32gb-class-4/82710/produkt

OVĚŘENO

https://www.krabicky-pro-elektroniku.cz/plastova-krabicka-z75--cerna/

OVĚŘENO

https://www.aliexpress.com/item/3pin-Voice-Sound-Detection-Sensor-Module-for-arduino-DIY-Intelligent-Smart-Vehicle-Robot-Helicopter-Airplane-Aeroplane/32677423078.html

OVĚŘENO

https://www.aliexpress.com/item/AUTO-2017-Top-Sale-Aux-Stereo-3-5MM-1-M-Car-Male-to-M-AUX-AUXILIARY/32811322698.html

OVĚŘENO

https://www.aliexpress.com/item/Multicolor-Metal-Power-Bank-DIY-Kit-Storage-Case-Box-Free-welding-Suit-1X-18650-Battery-5V/32849599709.html

OVĚŘENO

https://www.laskakit.cz/3350mah-panasonic-ncr18650b-18650-li-ion-baterie/

https://www.aliexpress.com/item/New-Original-18650-NCR18650B-Rechargeable-Li-ion-battery-3-7V-3400mAh-For-Panasonic-Flashlight-batteries-use/32611589032.html

https://www.aliexpress.com/item/PBS-33B-12mm-Waterproof-Momentary-Push-button-Switch-self-reset-Black-Red-Green-Yellow-Blue/32835037125.html

Má rychlé nabíjení!

https://www.lidl-shop.cz/SILVERCREST-Powerbanka-USB-C-6-000-mAh/p100236926

https://www.tme.eu/cz/details/pw-s-box216/univerzalni-krabicky/pawbol/s-box-216/

https://www.aliexpress.com/item/Free-Shipping-5-x-Round-Black-2-Pin-SPST-ON-OFF-Rocker-Boat-Switch-12V-Snap/32787603200.html

Alternativa 4 PIN pro rozpojení vstupu pro nabíjení. Optobránu lze nabíjet pouze zapnutou (nabíjecí modul při odpojení baterie píská a jeví se jako nabité). Upraveno v modelu OPT 2.0.

https://www.aliexpress.com/item/33058689541.html (spínače)
https://www.aliexpress.com/item/4000060865311.html (voděodolné krytky)

Případně další voděodolné 4 PIN spínače jiné konstrukce.

https://www.aliexpress.com/item/4000144847942.html (BLACK No LED - 12 V)

https://www.aliexpress.com/item/32851336932.html (Black - 4 Pin + KCD4 waterproof cap)

https://www.aliexpress.com/item/33058689541.html (spínače)
https://www.aliexpress.com/item/4000060865311.html (voděodolné krytky)

Případně další voděodolné 4 PIN spínače jiné konstrukce.

https://www.aliexpress.com/item/4000144847942.html (BLACK No LED - 12 V)

https://www.aliexpress.com/item/32851336932.html (Black - 4 Pin + KCD4 waterproof cap)

https://www.aliexpress.com/item/100-PCS-KF301-5-0-2P-KF301-0-5-3P-Pitch-5-0mm-Straight-Pin-PCB/32762714310.html

https://www.tme.eu/cz/details/fyl-5013hd1c/led-diody-tht-5mm/foryard/

https://www.tme.eu/cz/details/fyl-5013gd1c/led-diody-tht-5mm/foryard/

https://www.tme.eu/cz/details/fyl-3014ed1a/led-diody-tht-3mm/foryard/

https://www.tme.eu/cz/details/fyl-3014gd1a/led-diody-tht-3mm/foryard/

https://www.aliexpress.com/item/1005001861065786.html

https://hadex.cz/l038-drzak-clanku-18650-do-plosneho-spoje/

https://www.laskakit.cz/ochrana-li-ion-18650-baterie-1s-3a/

https://www.aliexpress.com/item/10PCS-18650-Lithium-Li-ion-Battery-Dual-MOS-Battery-Protection-Board-for-3-Detection-Circuit-Diy/32893531368.html

https://www.aliexpress.com/item/3-7V-4-2V-Lithium-Li-ion-18650-Battery-Charger-Board-DC-DC-Step-Up-Boost/32908819094.html

OVĚŘENO

https://www.hadex.cz/t530-infra-zavora-s-dosahem-15m-kr23/

Alternativy z AliExpress (levnější, delší doba dodání)

https://www.aliexpress.com/item/1000004844060.html (OVĚŘENO)
https://www.aliexpress.com/item/4000143997830.html
https://www.aliexpress.com/item/2043507975.html

https://www.aliexpress.com/item/2pcs-GX16-GX20-GX20F-Aviation-Connector-Plug-Cover-Waterproof-cover-Dust-Rubber-Cap-Circular-Connector-Protective/32866254354.html

https://www.aliexpress.com/item/2015-Hot-Male-Female-Plug-2-Pin-LED-Waterproof-Connector-Cable-Black/32263875750.html

https://www.aliexpress.com/item/Free-Shipping-50PCS-SS23E04-SS-23E04Double-Toggle-Switch-8-Pins-3-files-2P3T-DP3T-Handle-high/32799686188.html

https://www.aliexpress.com/item/Free-shipping-2-pin-10-Pairs-100mm-JST-Connector-Plug-Cable-Male-Female-for-RC-Battery/32727079640.html

https://www.branse.cz/p/plynovy-revolver-bruni-olympic-6-plast-cal-6mm

https://www.svetsoucastek.cz/mikrospinac-jietong-msw-14-p58248/

https://www.alza.cz/hama-propojovaci-3-5mm-jack-m-3-5mm-jack-m-1-5m-d1638107.htm?o=20

Flast Head Screw M2x5mm

https://www.aliexpress.com/item/32871056705.html

Inserts Brass M2x5x3.5mm

https://www.aliexpress.com/item/32842866575.html

Hex Nut M2

https://www.aliexpress.com/item/32585008102.html

https://www.tme.eu/cz/details/pw-s-box116/univerzalni-krabicky/pawbol/s-box-116/

https://www.aliexpress.com/item/32672562816.html

Potřebný rozměr do rámečku pro ochranu displeje je 75 x 55 mm.

https://www.topmodelcz.cz/index.php?desktop=eshop&action=zbozi_detail&id=6407

Rozměr dle navrženého rámu.

https://www.multiplast.cz/eshop/plne-polykarbonatove-desky-17/plny-polykarbonat-ciry-3-mm-makroclear-221

2 x WS2811 5m 60 IP30 White PCB

https://www.aliexpress.com/item/32261813740.html

1 x FUJITSU FTR-F3AA005E-HA 5V DC SPST-NO, spíná max. 30V DC/277V AC

https://www.tme.eu/cz/details/ftr-f3aa005e-ha/elektromagneticka-rele-miniaturni/fujitsu/
https://www.tme.eu/cz/details/ftr-f3aa005e/elektromagneticka-rele-miniaturni/fujitsu/
https://www.gme.cz/releftr-f3aa005e
