    1. Krabičky z 3D tisku (FST 2.0/2.1/2.2/2.3)
    1. Základní kabeláž a spínače
    2. Optobrány (Světelné závory/Optozávory/Infra závory)

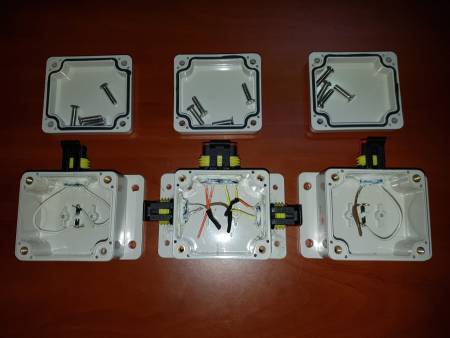

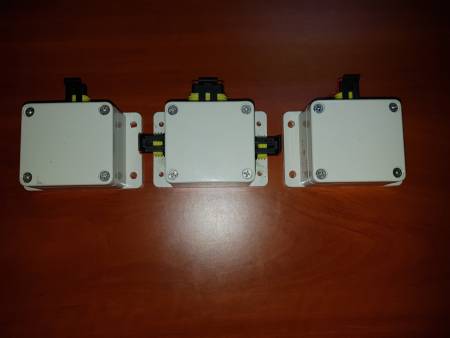

Konektory na obrázcích jsou spolehlivé, vodotěsné, ale je pracné vyrobit potřebné otvory a zalepit, aby byly krabičky vodotěsné (mamut, dvousložkové lepidlo). Sestavení konektoru je také pracné. Výhodnější je použít kulaté konektory, snadno se vyvrtá potřebná díra stupňovitým vrtákem.

Samozřejmě specifické vedení a zakončení spínačů lze provést mnoha způsoby. Budeme rádi, když se s námi o vaše řešení podělíte.

Součástky pro základní kabeláž a spínače

Kabeláž vycházející z modelu FST 2.0 a výše

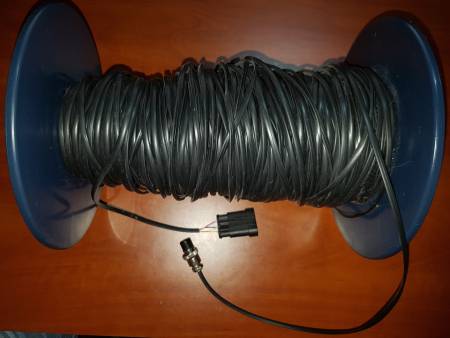

Hlavní kabel na špulce má 100 m, kabely z rozbočovače ke spínačům mají cca 10 m.

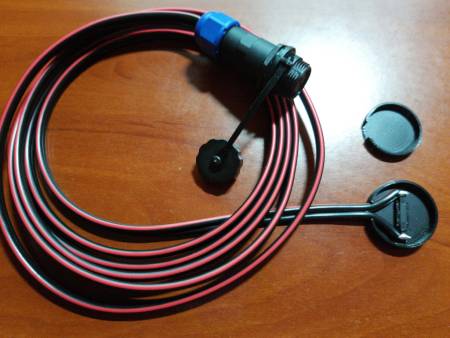

Magnetické spínače

Součástky pro magnetické spínače

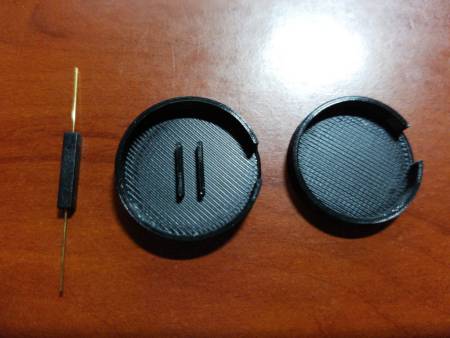

Model boxu magnetického spínače pro 3D tisk (pro vodě odolnost následně zalepeno mamutem)

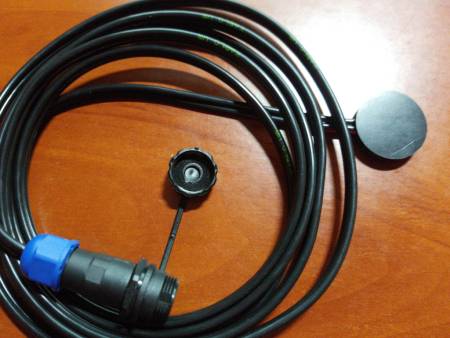

Kabeláž vycházející z modelu FST 1.0

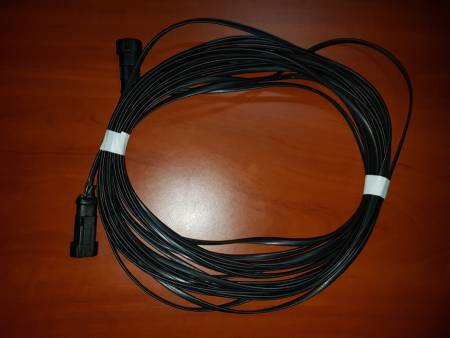

Hlavní kabel na špulce má 100 m, kabely z rozbočovače ke spínačům mají cca 10 m.

Info

Upozorňujeme případné zájemce o stavbu či využívání naší časomíry, že se jedná o nekomerční projekt s absencí příslušných cerfifikací dle ČSN, případně dalších souvisejících norem a předpisů. Autoři projektu nenesou žádnou zodpovědnost za případné škody, ke kterým dojde v souvislosti se stavbou či provozem časomíry, ať už způsobené chybami konstruktéra či obsluhy nebo chybami v samotném návrhu časomíry. Každý uživatel časomíru staví a využívá s vědomím výše uvedeného. Zařízení je zkonstruováno pro provoz na akumulátory/baterie. Z bezpečnostních důvodů doporučujeme provozovat a zejména nabíjet pod dohledem.
