Elektronická časomíra pro požární sport
Novinky 23. 05. 2021
V uplynulých měsících jsme pracovali na vylepšení optobran OPT 2.0. Nový plošný spoj, vypínač a světlovod z 3D tisku pro náhled stavu nabíjení. Další inovace se odehrály v časomíře samotné. Verze 2.3 obsahuje snadno sestavitelný nabíjecí modul. To si vyžádalo novou krabičku z 3D tisku. Návod pro upgrade na novou verzi brzy zveřejníme. Nahlédnout pod pokličku můžete na twitteru tweet, tweet, tweet, tweet, a tweet.
Zveřejnili jsme model krabičky pro 3D tisk HW FST 2.2. Změny jsou v rozebíratelnosti v nabíjecí části a RTC modulu. Nic podstatného se již nelepí. Od verze FST 2.1 se používají pro připojení periferií kulaté průmyslové konektory, které se v praxi více osvědčily. Ty jsou namísto Jack 3.5 a RJ11.
21. - 22. září jste nás mohli vidět vystavovat časomíru na Mini Maker Faire v Mladé Boleslavi. Pár fotek z výstavy máme na twitteru (tweet a tweet).
22. - 23. června jste nás mohli vidět vystavovat časomíru na Maker Faire Prague 2019. Budili jsme dojem komerčního projektu, opravdu se jedná o NEkomerční projekt. Pro příště to bude chtít výrazný nápis :-). Pár fotek z výstavy máme na twitteru (tweet a tweet) a i na zive.cz (první a druhá), což nás velice potěšilo.
Zveřejnili jsme model krabičky pro 3D tisk HW FST 2.0 s integrovaným nabíjením a baterií li-on 18650B. Dále jsme zrealizovali a zveřejnili návod na úpravu startovací pistole Bruni Olympic 6 na elektronickou spoušť.
Evoluce malé časomíry HW FST 2.0 nyní s integrovaným nabíjením a baterií li-on 18650B. Krabička na míru na 3D tiskárně. Nová profesionálnější kabeláž s novými voděodolnými konektory, optobrány, hříbky a další. Postupně budeme doplňovat dokumentaci. Vide nového HW můžete shlédnout na playlistu youtube. Plošný spoj časomíry je pro model 1.0 i 2.0 shodný. Můžete upgradovat z verze 1.0 na verzi 2.0 bez zásadních úprav.
Vydali jsme SW 0.1.3, který umožňuje na místo zvukového senzoru připojit i externí tlačítko start. Detaily naleznete v popisu vydání. Konstrukce je velice jednoduchá.
Zveřejnili jsme video ukázky SW 0.1.2, které můžete shlédnout přímo zde na webu nebo v playlistu youtube, případně v popisu vydání.
Vydali jsme SW 0.1.2 pro časomíru. Detaily naleznete v popisu vydání. Uvítáme připomínky a nápady na vylepšení. Neleznete-li chybu neváhejte nás kontaktovat.
Co to umí:
- požární útok
- základna odpočet
- stopky
- procházení výsledků (SD karta)
- komunikace s PC (bluetooth/USB)
- bohaté nastavení a další
- více v popisu vydání ...
Zveřejnili jsme aktuální rozpis součástek a finální montáž a úpravy krabičky pro časomíru včetně zvukového senzoru. Nyní nás čeká pokračování práce na softwaru.
Zveřejnili jsme finální plošné spoje malé časomíry a průvodce objednávkami u výrobce plosnaky.cz. V následujících dnech aktualizujeme seznam součástek a bude se vytvářet návod pro stavbu časomíry.
V neděli 28. 8. jsme testovali naši paralelně připojenou časomíru při tréninku v SDH Dobrovice, kam patří naše poděkování. Hlavním záměrem bylo ověřit správnou funkci zvukového senzoru. Na místě jsme jej nastavili tak, aby reagoval pouze na výstřel startovací pistole a na hlasité tleskání a jiné rušivé zvuky nereagoval. Měření časomíry a zvukový senzor, jako volitelné příslušenství, funguje dle očekávání.
V mezidobí jsme zrealizovali tato vylepšení:
- zvukový senzor (startovací pistole),
- eeprom paměť (ukládání nastavení),
- stav baterie (měření a vyhodnocení napětí),
- stav bluetooth (informace o zapnutí/vypnutí).
Pořídili jsme následující vybavení:
- větší neodymové magnety,
- naviják/cívku na kabel,
- stativ.
V současné době pracujeme na:
- návrhu plošného spoje,
- finální podobě krabičky,
- světlech na terče,
- softwaru časomíry.
Co plánujeme?
Možnost připojení velkého displeje (příprava vstupu přes sériovou linku s konektorem RJ45).
A na závěr
Zveřejnili jsme krátké video časomíry z testu při tréninku požárního útoku. Navíc naleznete v galerii fotografie finální konstrukce zvukového senzoru.
V sobotu 4. 6. jsme v SDH Březovice otestovali naši časomíru při pořádaném závodu na nástřikové terče. Místní měřili stopkami. My jsme současně s připojenou časomírou testovali všechny funkce. Poděkování patří jak místnímu sboru v Březovicích, tak i SDH Dobrovice, zejména panu Truksovi, který vše domluvil a vyrobil operativně držáky pro naše spínače. A jak to vlastně dopadlo? Časomíra měří, ale je zapotřebí použít větších magnetů pro spínače, aby se při velkém tlaku a nárazu vody na terč magnet nevychýlil mimo čidlo a nezastavil čas. Z testování máme následující požadavky:
- větší neodymové magnety,
- zvukový senzor (pistole),
- stínítko na displej,
- opakovaný reset přípravy,
- řešit neplatný pokus,
- zvuková signalizace na reset,
- signalizace vybití baterie,
- naviják na kabel,
- stativ.
Vytvořili jsme novou verzi prototypu malé časomíry pro požární sport, kterou lze snadno rozebrat. Obrázky naleznete v galerii. Také jsme připravili krátké video s ukázkou vyvíjeného software.
Prototyp malé časomíry pro požární sport je kompletní. Vyvíjíme software a ladíme. Nyní již můžete shlédnout krátké video.
Videa
Malá časomíra - HW 2.0 - optobrány/světelné závory/optozávory/infra závory
Malá časomíra - HW 2.0 - tlačítkové spínače
Malá časomíra - HW 2.0 - magentické spínače
SW 0.1.2 - Malá časomíra - Zapnutí a nastavení
SW 0.1.2 - Malá časomíra - Požární útok
SW 0.1.2 - Malá časomíra - Základna odpočet
SW 0.1.2 - Malá časomíra - Stopky
SW 0.1.2 - Malá časomíra - Výsledky
SW 0.1.2 - Malá časomíra - Info
Zvukový senzor
Ukázka vyvíjeného software
Prototyp malé časomíry
Ukázka proveditelnosti
Cíle
- Cenová dostupnost
- Snadná obsluha
- Základní i pokročilé funkce
- Malá časomíra zejména pro požární útok
- Velká časomíra pro všechny typy soutěží
- Drátové i bezdrátové řešení
Milé hasičky, vážení hasiči,
požární sport je pro mnoho z nás oblíbeným koníčkem, ba co více, pro některé je přímo smyslem života. Usilovný trénink, potoky potu a někdy i nějaké to zranění. To vše je v pořádku, pokud to vede ke zlepšení o těch vysněných pár setinek či dokonce desetinek sekundy. A když hovořím o desetinkách a setinkách, pak hovořím zcela přesně, protože právě desetinky a setinky rozhodují o tom, kdo zvítězí, kdo získá slávu, kdo získá pohár, a kdo naopak zůstane v poli poraženým a kdo si dle známého úsloví odveze domů pouze tu příslovečnou čest. A ačkoliv jsme my hasiči a hasičky přátelé, ačkoliv soutěžíme zásadně v duchu fair play, vyhrát chce každý…
Jednou z nutných podmínek férové soutěže je co možná nejpřesnější měření času. A i když pravidla požárního sportu nadále připouští měření času jednotlivých výkonů pomocí obyčejných ručních stopek, jakýmsi ideálem je přesná elektronická časomíra. Ta mnohé usnadní. Nemusíme mít k dispozici partu časoměřičů se stopkami, nemusíme po výkonu počítat průměrný čas, ale především, měření času se stává nezávislým na lidském faktoru – co si budeme nalhávat, naše smysly jsou nesmírně nedokonalé a nepřesnosti tím způsobené mohou dosahovat mnoha desetin sekundy.
A tak asi každý sbor, kde se to s požárním sportem myslí alespoň trošku vážně, touží po kvalitní, přesné a snadno ovladatelné časomíře. Mnohé sbory časomíru mají, ale pro mnohé jiné je to jen nedosažitelný sen. Originální hotové časomíry jsou nesmírně drahé – pro sbor, který jednou za rok uspořádá menší místní soutěž a několik tréninků, je naprosto nemyslitelné zakoupit takovou časomíru v ceně často mnoha desítek tisíc. Časomíra se také stala cílem mnoha seminárních, bakalářských či diplomových prací. A většinou studenti uspěli, časomíru postavili a nyní ji ve sboru mají a používají. Málokdy však je ostatním poskytnut podrobný návod, jak časomíru postavit.
Poněkud oklikou se dostáváme k tomu, proč existují tyto stránky. Chceme pomoci k tomu, aby se i menší, méně movité sbory mohly svépomocí dopracovat k vlastní časomíře pro požární sport. Naším cílem je vyvinout časomíru, která bude výrazně levnější než oficiální konkurenční produkty. Chceme vyvinout časomíru, kterou šikovní hasiči zvládnout sami postavit, protože budou mít k dispozici vyčerpávající dokumentaci. Chceme vytvořit časomíru, která bude modulární a která umožní sborům vybrat si, co vlastně chtějí a co potřebují. Někomu bude stačit malá ruční časomíra spojená s terči – plechovkami. Někdo naopak bude žádat moderní bezdrátovou verzi s velkým dvouřádkovým veřejným displejem a možností celou soutěž řídit pomocí PC. Naším cílem je nabídnout obě tyto varianty, dokonce ve více modifikacích. Tak, aby si každý z vás mohl vybrat, co chce, co potřebuje a co je v jeho finančních možnostech.
A proč to vlastně děláme? Protože máme požární sport rádi a chceme sborům pomoci k lepšímu vybavení za rozumnou cenu. Protože jsme přesvědčeni, že vzdělávání je pro člověka, tím spíše pak pro hasiče, morálním imperativem – proto chceme tvořit a vzdělávat ostatní. Protože máme rádi techniku a chceme ji využívat k našemu i vašemu prospěchu. Vše, co na této stránce naleznete, je proto volně dostupné. Časomíru si můžete postavit, můžete si ji, pokud to budete umět, libovolně vylepšit a upravit, můžete informace dále šířit. A budeme samozřejmě velmi rádi za zpětnou vazbu i dobré rady. A my jsme zase na oplátku připraveni pomoci a poradit těm z vás, které naše návrhy zaujmou a kteří by chtěli postavit svou vlastní časomíru podle nich. Nepřejeme si jen a pouze komerční využití, chceme, aby naše návrhy sloužily sborům, ne někomu, kdo by na nich snad chtěl vydělávat. Proto si přejeme, aby naše časomíry alespoň někomu z vás pomohly, aby nabídly možnost, jak co možná nejlevněji přijít k důležité technice potřebné pro pořádání kvalitní soutěže v požárním sportu, ale také ke kvalitnímu tréninku.
Josef Myslín
Jiří Blažek
Malá časomíra
Cíle
- Rychlá příprava, nízká hmotnost
- Dobrá skladnost, vše v jedné krabičce
- Mobilní, napájení na baterie
- Cenová dostupnost a snadná obsluha
- Základní i pokročilé funkce, propojení s PC
Videa
Malá časomíra - HW 2.0 - optobrány/světelné závory/optozávory/infra závory
Malá časomíra - HW 2.0 - tlačítkové spínače
Malá časomíra - HW 2.0 - magentické spínače
SW 0.1.2 - Malá časomíra - Zapnutí a nastavení
SW 0.1.2 - Malá časomíra - Požární útok
SW 0.1.2 - Malá časomíra - Základna odpočet
SW 0.1.2 - Malá časomíra - Stopky
SW 0.1.2 - Malá časomíra - Výsledky
SW 0.1.2 - Malá časomíra - Info
Zvukový senzor
Ukázka vyvíjeného software
Prototyp malé časomíry
Základní popis
- Arduino kompatibilní
- Mikropočítač Maple Mini (LeafLabs)
- 2.8" dotykový TFT displej + SD slot
- Bluetooth modul pro komunikaci s PC
- RTC modul reálného data a času
- Napájení na běžnou 9 V baterii (HW 1.0)
- Integrované napájení li-on 18650B (HW 2.0)
- 3D tisknutá krabička na míru (HW 2.0)
- Kabelové připojení k terčům / optobránám / hříbkům
- Zvukový senzor pro startovací pistoli
- Externí tlačítko start
Malá časomíra je nejjednodušší model, který vyvíjíme a nabízíme pro použití. Jsme si vědomi toho, že zejména pro tréninkové účely není potřeba mít k dispozici velký displej a další pokročilé funkce, které výsledné řešení zdražují, ale také činí obsluhu obtížnější. Velký displej je možné si k časomíře připojit jako volitelné příslušenství. Proto nabízíme malou ruční časomíru pro spojení zejména se sklopnými terči nebo plechovkami. Její hlavní předností je jednoduchá příprava a velmi rozumná cena pořízení. To ji činí dostupnou i menším sborům, které si dosud časomíru musely půjčovat, případně pro své soutěže volily méně přesné měření ručními stopkami. Nyní již nemusí – základní elektronická časomíra je nyní dostupná i méně movitým sborům, které vzhledem k tomu, že si občas zatrénují a jednou ročně pro zábavu, uspořádají menší soutěž, ani žádné velké řešení nepotřebují. Přes své malé kompaktní rozměry nebude postrádat i pokročilé funkce, jako jsou propojení s počítačem, stahování výsledků a jejich vizualizaci. To vám umožní i základní zpracování tréninkových či soutěžních výsledků.

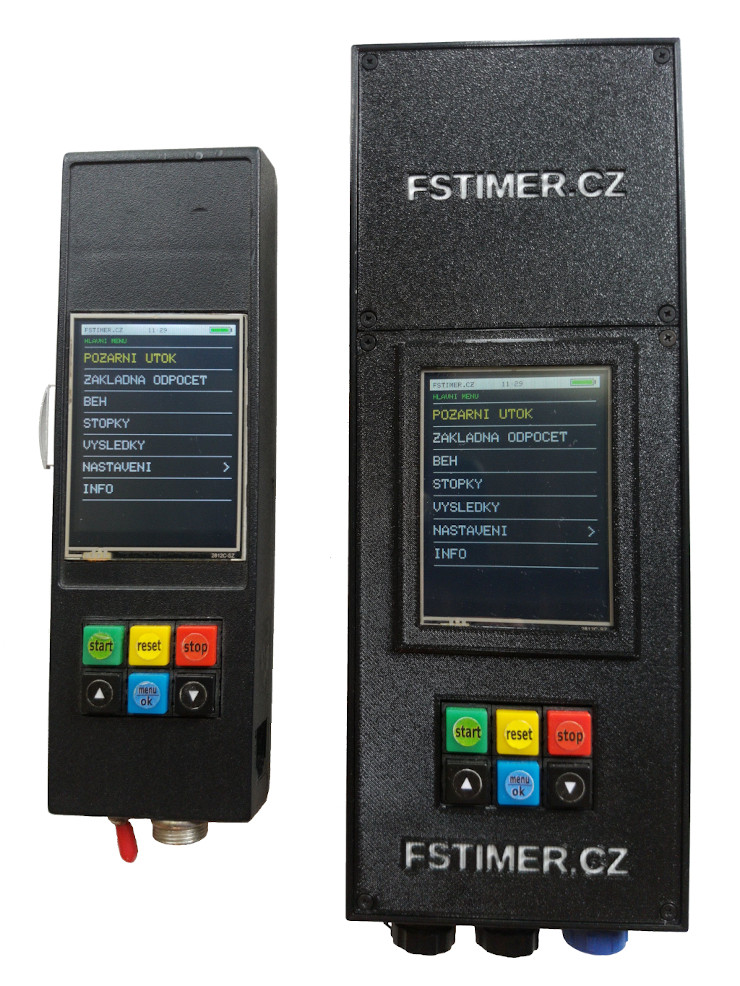

Malá časomíra - HW 1.0 vs HW 2.3
Podpořte nás
Podpořte nás radou a nápadem
Protože chceme nabídnout opravdu kvalitní řešení za rozumnou cenu, oceníme, pokud kdokoliv z vás bude ochotný nás podpořit radou, nápadem či fíglem, jak vyřešit to či ono. Uvítáme také názory samotných závodníků a pořadatelů soutěží. Máte možnost podílet se na vývoji a tím docílit, že časomíra bude taková, jakou ji chcete a potřebujete. Jsme naprosto otevření – uvítáme komunikaci s kutily, se závodníky, ale také s celými sbory či vyššími orgány – okrsky, okresy. Kdokoliv bude mít pocit, že může pomoci ve vývoji kvalitní a levné časomíry pro požární sport, nechť nás kontaktuje na e-mail.
Podpořte nás finančně
Naše práce při vývoji časomíry pro požární sport je činnost ryze nezisková. Nemáme z ní žádný prospěch a ani si nepřejeme, aby se to jakkoliv změnilo. Cílem je neziskový projekt, jehož výsledkem budou precizně dokumentované návody dostupné každému, a to včetně poradenství nás, tvůrců. Tento projekt nás neživí a ani živit nebude, máme svá povolání. Přesto však při vývoji dochází k nezbytným výdajům, abychom mohli postavit funkční prototypy, abychom je mohli řádně otestovat, abychom mohli zakoupit potřebné vybavení pro práci. Pokud byste nám chtěli pomoci touto cestou a tím nám přispět na nákup zejména součástek, nářadí a dalších nástrojů pro vývoj, můžete zaslat libovolnou částku na účet.
Naše vzácné příznivce a podporovatele pochopitelně zveřejníme s náležitým poděkováním.
Podpořili nás
- Jiří Blažek & Josef Myslín
- Petr Novák
